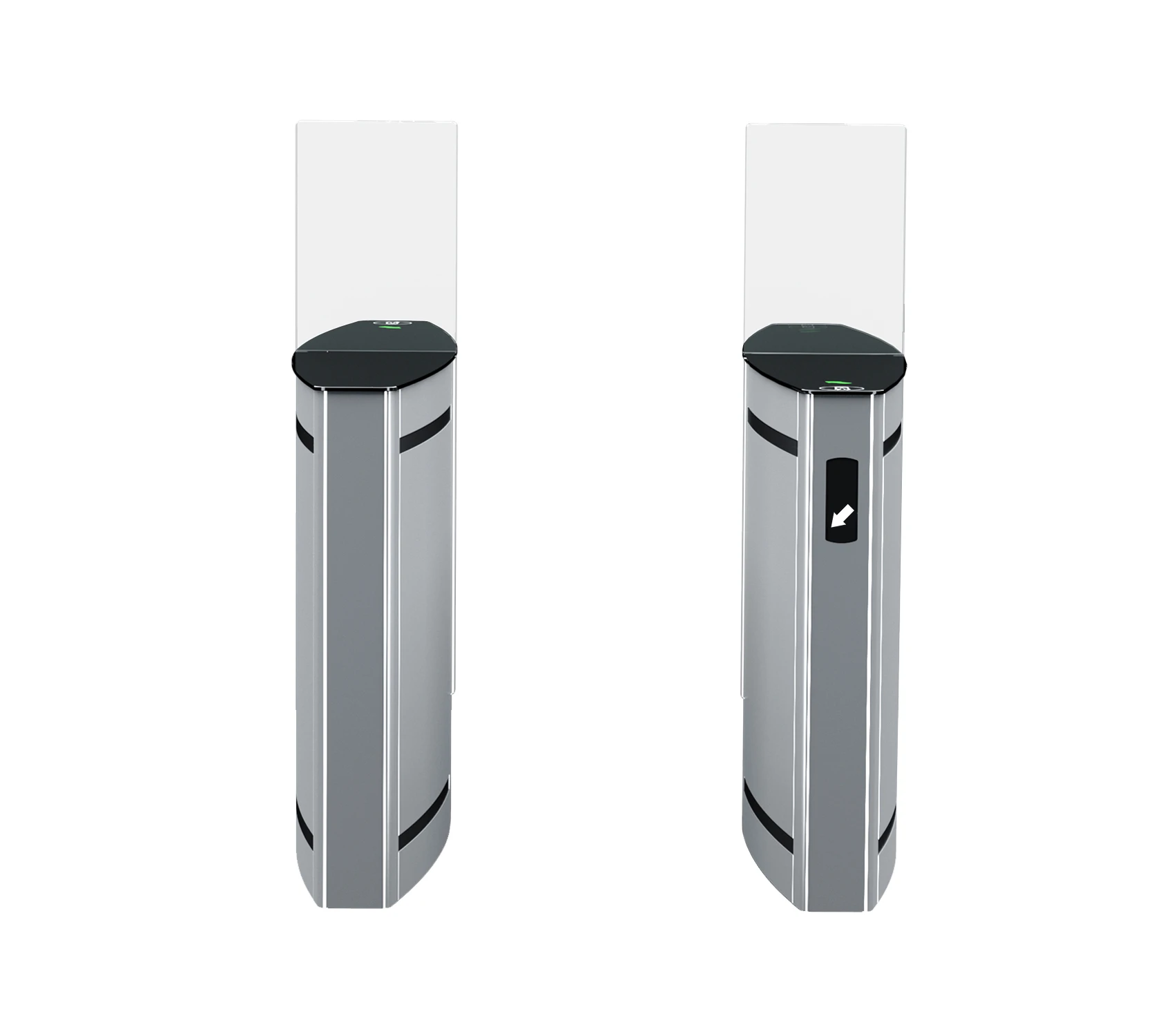

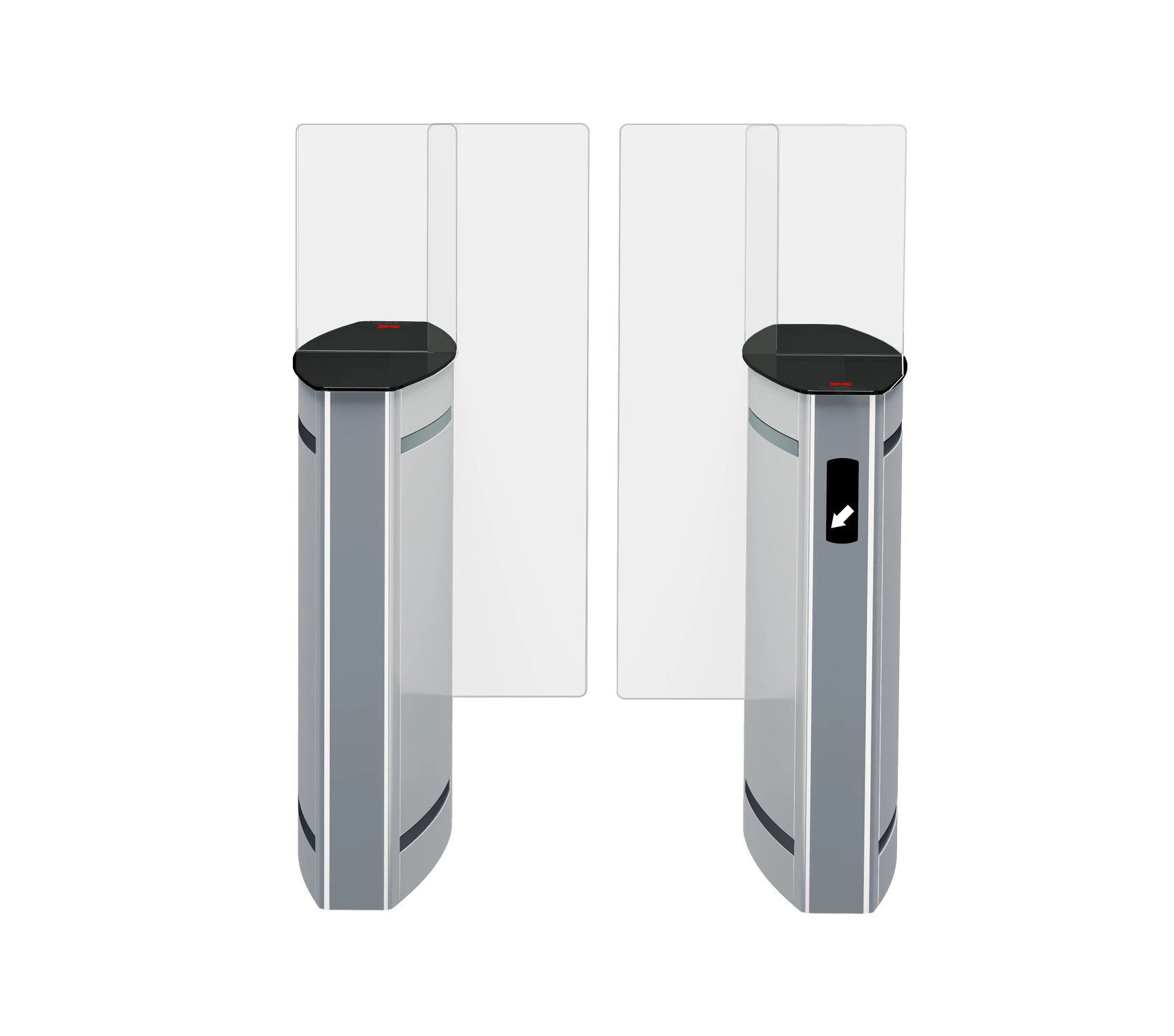

Скоростной проход ST-02 с раздвижными стандартными створками
Артикул: skorostnoy-prokhod-st-02-atg-600
- Напряжение питания
- 24 В постоянного тока
- Мощность
- 204 Вт
- Габаритные размеры (длина×ширина×высота)
- 1923×1363×1428 мм
- Ширина зоны прохода
- 600 мм
- Рабочий температурный диапазон
- от +1 °C до +50 °C
- Количество направлений прохода
- 2
- Ток потребления
- не более 8,5 А
- Степень защиты оболочки IP
- IP41
- Пропускная способность в режиме однократного прохода
- 60 чел./мин
- Необходимая дальность действия для устанавливаемых считывателей
- не менее 40 мм
- Максимальные габариты контроллера СКУД
- не более 160×140×40 мм
- Максимальные габариты устанавливаемых считывателей
- не более 230×72×32 мм
- Средняя наработка на отказ
- не менее 4000000 проходов
Документация
Скоростной проход ST-02 с раздвижными створками предназначен для организации быстрого бесконтактного контроля доступа и комфортного прохода в условиях интенсивного потока людей, исключения очередей на входе и выходе.
Описание
Состав
- две стойки со встроенной электроникой управления
- две раздвижные створки из закаленного стекла
- пульт дистанционного управления
Установка дополнительного оборудования
Для установки оборудования предусмотрены различные варианты стоек и кронштейнов.
Внутри турникета можно разместить контроллеры СКУД, и считыватели как PERCo, так и других производителей. Зоны поднесения карт выделены пиктограммами.
Формирование зоны прохода
Скоростной проход ST-02 выпускается в двух модификациях – со стандартной шириной зоны прохода 600 мм и увеличенной 900 мм.

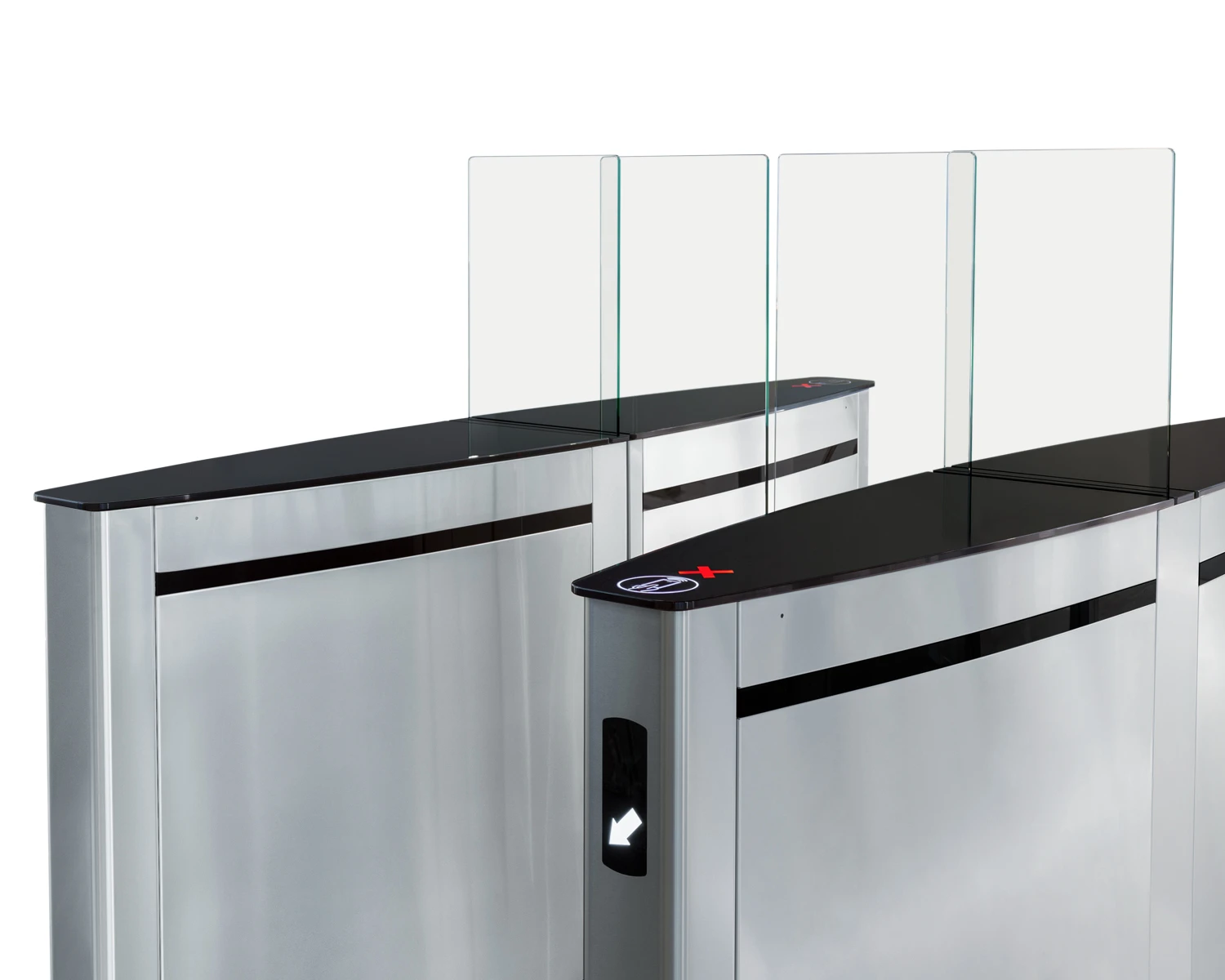

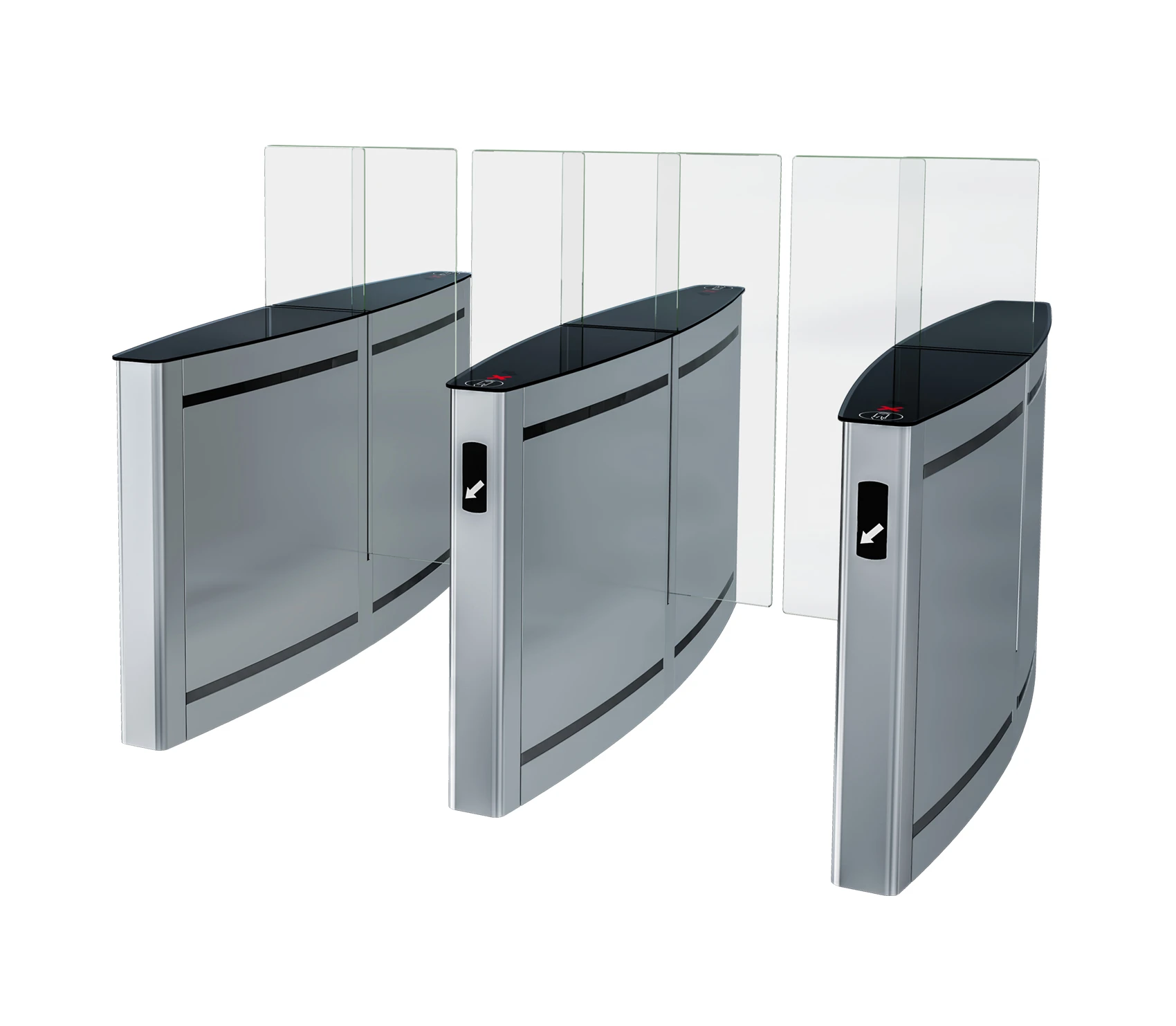

Для увеличения количества зон прохода устанавливаются двусторонние секции STD-02.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность
Система слежения снабжена двумя уровнями инфракрасных датчиков, 30 пар расположены на верхнем уровне и 30 на нижнем, что делает проход через турникет безопасным даже в условиях интенсивного потока людей, а также защищает от прохода двух и более человек «паровозиком» по одному пропуску.
Плата управления предусматривает аварийное открытие створок по сигналу пожарной сигнализации (вход Fire Alarm).
При эксплуатации скоростных проходов в детских учреждениях для повышенной безопасности прохода предусмотрен особый режим работы «детский».
Управление турникетом
Управление скоростным проходом ST-02 возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Турникет поддерживает нормально-закрытый и нормально-открытый режимы работы. В нормально-закрытом режим створки находятся в закрытом положении и остаются в нем при пропадании электропитания.
В нормально-открытом режиме створки находятся в открытом положении, закрываясь при попытке несанкционированного прохода. При пропадании питания створки остаются в открытом положении.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку инфракрасные датчики фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения сирены и выходы для подключения выносных индикаторов.
Индикация

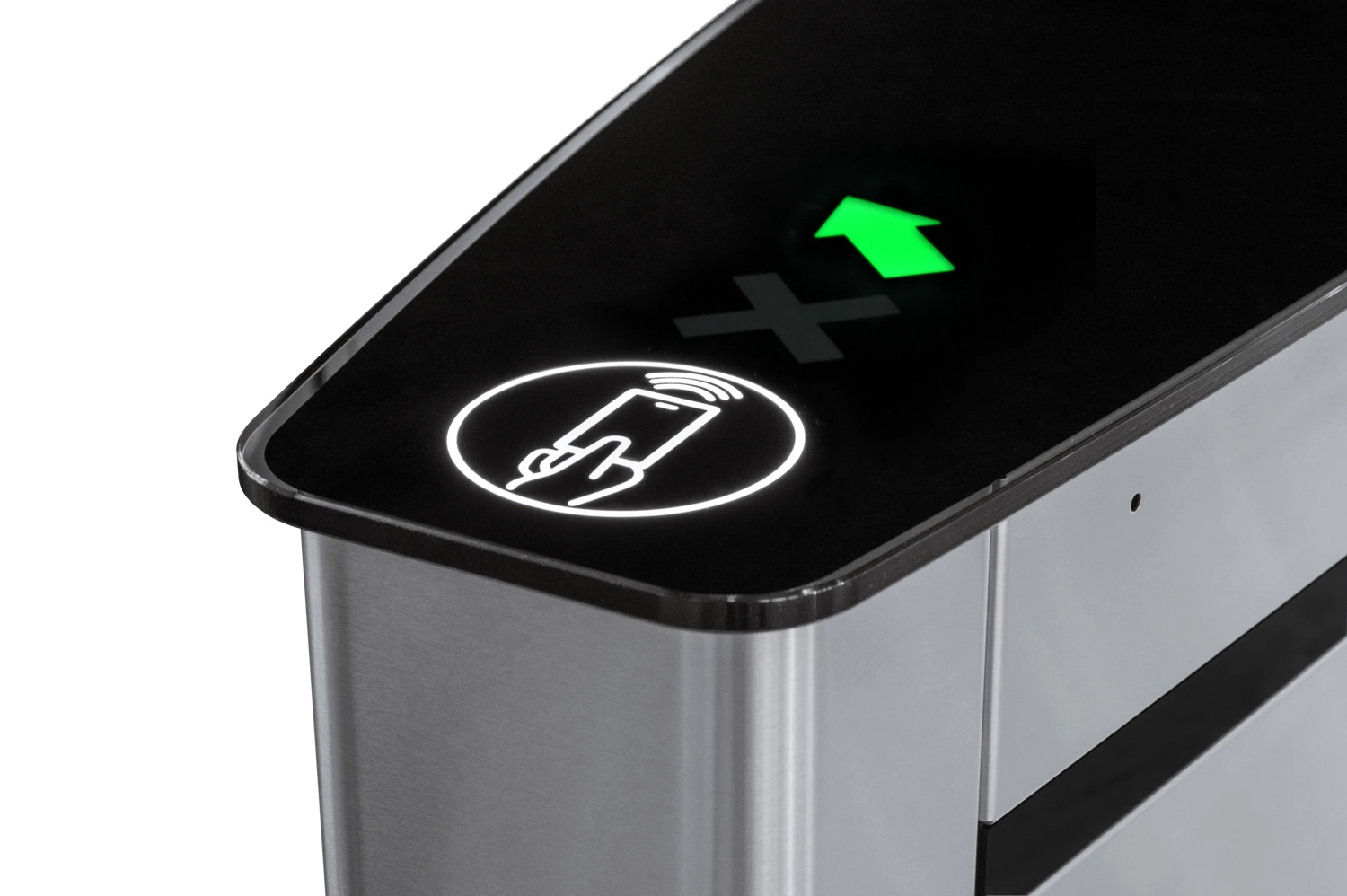

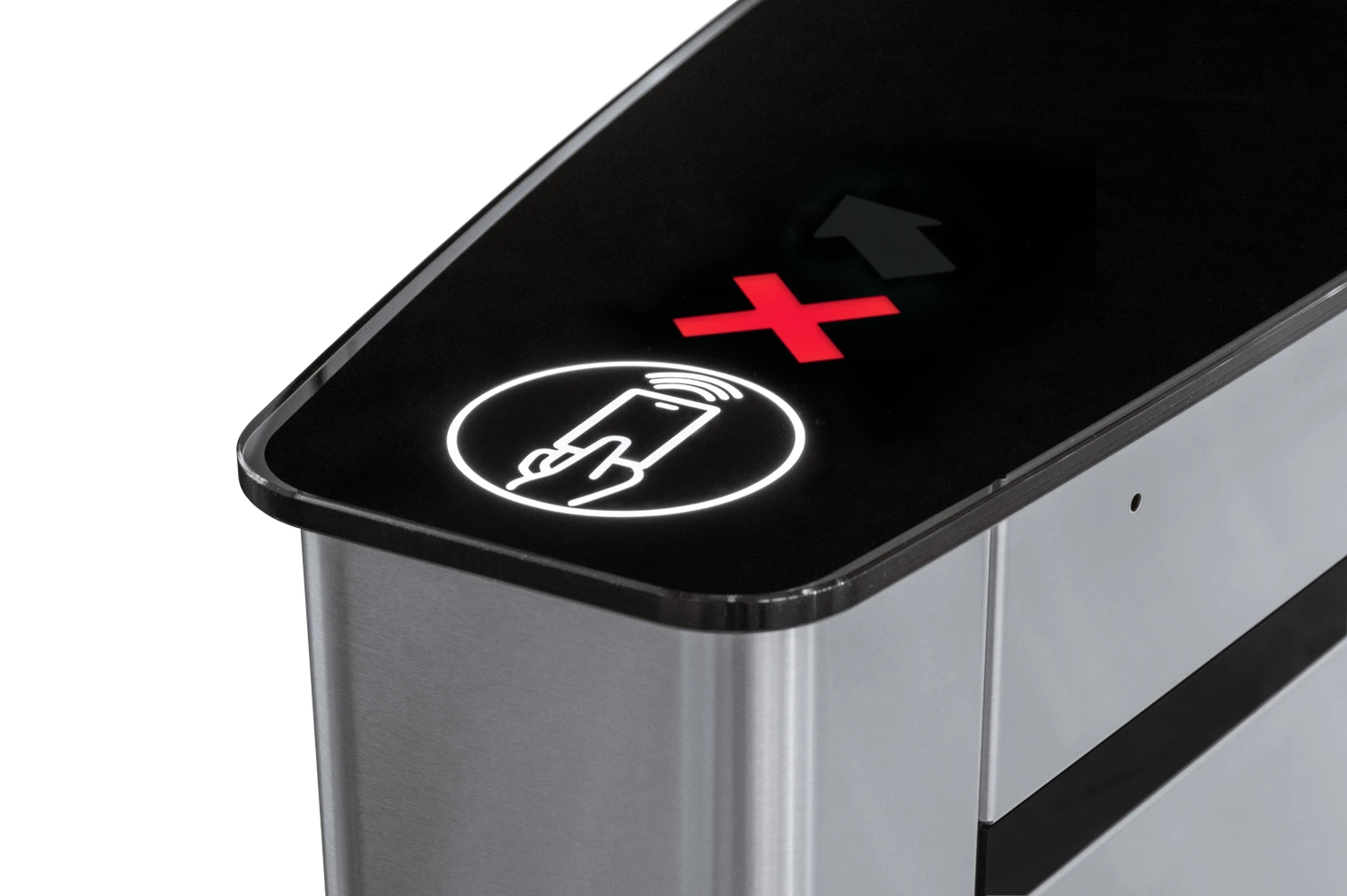

Индикация состояния турникета (открыто/закрыто) размещена на крышках стоек, индикация направления прохода - на торцах корпусов стоек турникета.
